THU1102

  • Entrada de sensor universal (RTD, termopar, etc);
  • Alta precisão e exatidão com baixa temperatura de operação;
  • LEDs para informação de estado;
  • Configurável através do Tekon Configurator (software gratuito);
  • Deteção e sinalização de falhas de acordo com a norma NAMUR NE43;
  • Junção fria, resistência do cabo do sensor e compensação da corrente de saída;
  • Conexão do tipo DIN B, compatível com cabeça.

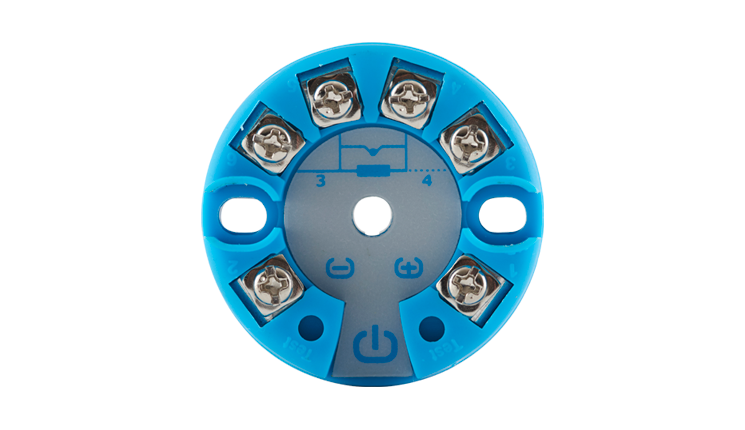

THU1102 – TRANSMISSOR DE TEMPERATURA UNIVERSAL DE CABEÇA COM SAÍDA 4 a 20 MA

ENTRADA
Tipo de Sensor PT100, PT500, PT1000, resistência, potenciômetro, Fonte de tensão de corrente contínua E, J, K, N, R, S e T
Unidades ºC, Ω e mV
Tempo de resposta < 500ms
Ligação 1 Termômetro de resistência RTD no sistema de 2, 3 ou 4 fios. Compensação de resistência no sistema de 2 fios disponível através do software / 2 fios / Termopar
Monitorização de circuito aberto Sempre ativa (não pode ser desativada)
Compensação da junção fria Termômetro de resistência integrado
Gama de medição  Configurável ver tabela Precisão da medição digital (vide datasheet na aba download)
Intervalo mínimo de medição 50 ºC (termômetro e termopar)/ 25 Ω (sensores de resistência)
Curva característica  Temperatura / Resistência / Tensão Linear
SAÍDA
Ciclo de amostragem < 1s
Sinal de Sáida 4 a 20 mA
Fonte de Alimentação 9 a 30 VDC
Carga máxima (Uaux – 9) / 0,022 A
Fora da gama 3 a 22 mA
Sinal de erro ( Ex. falha do sensor) NE 43 Configurável por software ≤ 3,6mA ou ≥ 21mA
Ciclo de amostragem < 1s
Proteção Contra inversão de polaridade – Proteção contra picos
AMBIENTE OPERACIONAL
Gama de temperatura ambiente -20 a 80ºC
Gama de temperatura de armazenamento -20 a 80ºC
Umidade relativa ≤ 95% sem condensação
Índice de Proteção  IP40
PART NUMBER MODELO DESCRIÇÃO
PA110020100 THU1102 THU1102 – UNIVERSAL TEMPERATURE TRANSMITTER 4..20MA
TIPO DE PRODUTO CABEADO
FABRICANTE TEKON
SEGMENTO INSTRUMENTAÇÃO E CONTROLE
