netPI

netPI

  • Arquitetura industrial baseada na plataforma do Raspberry PI 3;
  • Conectividade a redes Ethernet industrial como Profinet, EtherCAT, Modbus/TCP e EthernetIP;
  • Especialmente projetado para IIOT e projetos indústria 4.0;
  • Slot de expansão para módulos de conectividade;
  • Infraestrutura com segurança cibernética pronto para uso industrial;
  • Qualidade e a confiabilidade do design industrial da Hilscher;
  • Docker host para uso de softwares em contêineres e apps;
  • Feito para desenvolver, embarcar e rodar sua aplicação industrial em nuvem.

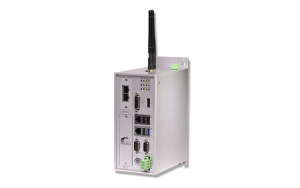

netPI – Tudo que você precisa para aplicações IIoT

O netPI é um IOT Edge Gateway com uma plataforma industrial baseada na arquitetura do Raspberry Pi 3 B para implementar Cloud, Internet of Things, Industria 4.0 e projetos de automação de ponta customizados com segurança através de software conteinerizado utilizando o Docker. Hilscher projetou em cooperação com a Element14, fabricante do Raspberrry, e atualizou-o especialmente para uso industrial. Sua placa de circuito único combina o circuito Pi 3 B, suas interfaces padrão, o chip multi-protocolo de rede Industrial SoC netX da Hilscher, além de duas portas Ethernet industriais extras. Por design a arquitetura de software geral do netPI está em conformidade com o padrão de segurança cibernética IEC 62443 para automação industrial e sistemas de controle para combater ameaças como acessos não autorizados, manipulação de software e espionagem, além de contar com um Linux aprimorado para segurança.

O acesso padrão para configuração e gerenciamento do netPI é concedido por meio de uma interface web. O netPI é um Docker host, portanto softwares e aplicativos adicionais só podem ser aplicados por usuários credenciados usando o ambiente de virtualização Docker pré-instalado em contêineres isolados e seguros para estarem alinhados com o conceito de segurança.

Design

  • Design de PCB de 8 camadas (6 com Pi 3 B) para melhor compatibilidade EMC e dissipação de calor.
  • Conceito de resfriamento para desempenho total de CPU de núcleo quádruplo de 1,2 GHz até 50 ° C sem limitação

Periféricos

  • 8GB de grau industrial de longa duração da memória FLASH com BOM constante garantida
  • Real-Time Clock (RTC) com 7 dias de buffer livre de manutenção baseado em supercapacitor ;
  • 8KB extra FRAM para armazenamento de dados não voláteis em altas freqüências (modelo RTE 3

Conectividade

  • Controlador de Redes Industriais multi-protocolo netX51 para Fieldbus e Ethernet Industrial (modelo RTE 3)
  • Duas portas Ethernet industriais extras para protocolos como PROFINET, Ethernet/IP e mais (modelo RTE 3)
  • Slot de expansão para módulos plug-in adicionais, como RS485, RFID, analógico, E/S digital e muito mais
  • Carcaça metálica robusta para longevidade em ambientes industriais e montável em trilho DIN.

Ambientes

  • Antena de rádio Wi-Fi / Bluetooth onboard estendida além do chassi para melhor cobertura sem fio
  • Em conformidade com os padrões EMC mais recentes.
  • Em conformidade com os padrões mais recentes de choque e vibração
  • Faixa de temperatura estendida de -20ºC a 60ºC
  • Alimentação de 24VDC

Design de Segurança

  • Projeto customizado baseado no Yocto Linux, Kernel 4.9.x ou superior

Integridade

  • Verificação de restrição da validade do software inicializado por meio de chaves
  • Instalação coordenada de atualizações e patches do sistema somente através de pacotes assinados
  • Ignora mídia removível, como pen drives USB, proibindo a infiltração de malware

Autenticação

  • Autenticação de senha obrigatória com calculadora de força chave
  • Gerenciamento de usuários e funções que proíbe o acesso não autorizado a softwares pré-instalados

Confidencialidade

  • Proteção da rota de transmissão para a GUI da web por criptografia TLS 1.2 (https)
  • Aplicativo NGINX como proxy reverso para descarregamento e manuseio de certificados SSL centralizados
  • Servidor SSH não instalado para proibir acessos remotos através de um console
  • Comando sudo não instalado para evitar privilégios de root

Fluxo de dados restrito

  • A estrutura de segurança do AppArmor é restrita aos componentes pré-instalados por meio de perfis de acesso
  • Segregação física de redes de TI e TA por portas e controladores de rede separados
  • Docker pré-instalado para aplicativos adicionais isolados em contêiner sobre a interface web Portainer.io

Conectividade com Plataformas Cloud

  • Amazon AWS
  • Google Cloud
  • Microsoft Azure
  • IBM Cloud
  • SAP Cloud
  • Cloud Alibaba Aliyun

DOCKER

netPI Docker

Exemplo de conteiner pode ser encontrado no Docker Hub.

DOCKER HUB



GitHub

netPI GitHub

Códigos-fonte de contêineres de exemplo netPI podem ser encontrados no GitHub.

GITHUB





FAQ

netPI FAQ

Perguntas frequentes sobre o netPI são respondidas aqui.

FAQ





Fórum

netPI Forum

Entre em contato com a equipe netPI nos fóruns oficiais.

Forum

PART NUMBER MODELO DESCRIÇÃO
NIOT-E-NPI3-51-EN-RE NetPI RTE3 netPI Industrial Raspberry Pi IoT Gateway “netPI RTE 3” – Modbus/TCP e Real-Time-Ethernet (PROFINET, ETHERNET/IP, ETHERCAT)
NIOT-E-NPI3-EN NetPI CORE netPI Industrial Raspberry Pi IoT Gateway “netPI CORE” – Modbus/TCP

Getting Started with the netPI



Setting up my first container



DI Portal showcase



Deploying CODESYS – OLD VERSION



Deploying CODESYS



Developing an own container for netPI



Hosting own Docker Registry Server on a Raspberry Pi

TIPO DE PRODUTO IIoT EDGE GATEWAY
FABRICANTE HILSCHER
SEGMENTO IIoT GATEWAY

SOLICITAR ORÇAMENTO netPI
