NetTAP151

  • Converte duas redes Real-Time-Ethernet;
  • Suporta protocolos PROFINET, ETHERNET/IP, Modbus/TCP, EtherCAT, SERCOS, e POWERLINK;
  • Flexibilidade para selecionar por software função Mestre e Escravo na segunda rede;
  • Substituição do conversor em segundos com configuração via cartão de memória;
  • Multi-protocolo, permite modificar os protocolos via firmware da rede primária e secundária;
  • Diagnóstico e configuração via porta USB. ​

NetTAP151 – Gateway multiprotocolo ethernet industrial para ethernet industrial

O netTAP151 gateway Real Time-Ethernet Hilscher transmite dados de Entrada e Saída bidirecionalmente entre quaisquer duas redes industriais Real-Time-Ethernet. É a solução ideal para instalações com redes heterogêneas ou do mesmo tipo para trocar dados em determinados limites da rede. Com mais de 25 combinações diferentes dos protocolos PROFINET, EtherCAT, EtherNet / IP, Modbus/TCP, POWERLINK, CC-Link IE e SERCOS.

A integração como simples dispositivo IO na rede primária torna o conversor compatível com qualquer CLP comum. No lado secundário, ele também funciona como dispositivo IO ou controla uma rede subordinada como um mestre de barramento. O comprimento dos dados de E / S pode ser escalonado para qualquer aplicativo e os dados entre eles podem ser mapeados no nível de byte arbitrariamente.

A separação de rede segura é fornecida por dois controladores Ethernet, cada um conectado a uma porta Ethernet dupla com switch integrado. Isso permite a realização de topologias de rede em estrela, anel e em linha sem outros periféricos. Ambos os controladores manipulam os protocolos independentes uns dos outros e trocam apenas os dados de Entradas e Saídas através de um buffer de dados.

Um tempo total de processamento de dados inferior a 10 milissegundos é alcançado.

O netTAP151 é configurado com o SYCON.net, ferramenta da Hilscher de planejamento, configuração e diagnóstico baseada em FDT / DTM, o software não requer licença, é compatível com Windows e é gratuíto. O dispositivo escravo é mapeado através da importação do arquivo eletrônicos de dados, com a ferramenta Sycon.net pode-se importar um arquivo de extensão .EDS de um dispositivo Ethernet/IP adapter ou um arquivo GSDML de um dispositivo PROFINET I/O Device por exemplo, identificando o fabricante, modelo, e especificações técnicas do equipamento em campo automaticamente.

Os dispositivos podem ser encomendados e posteriormente carregados com firmware conforme necessidade.

Dispositivos multi-protocolos são flexíveis e minimizam os custos de armazenamento. O gateway é comissionado e diagnosticado independente das redes Ethernet através da porta USB.​

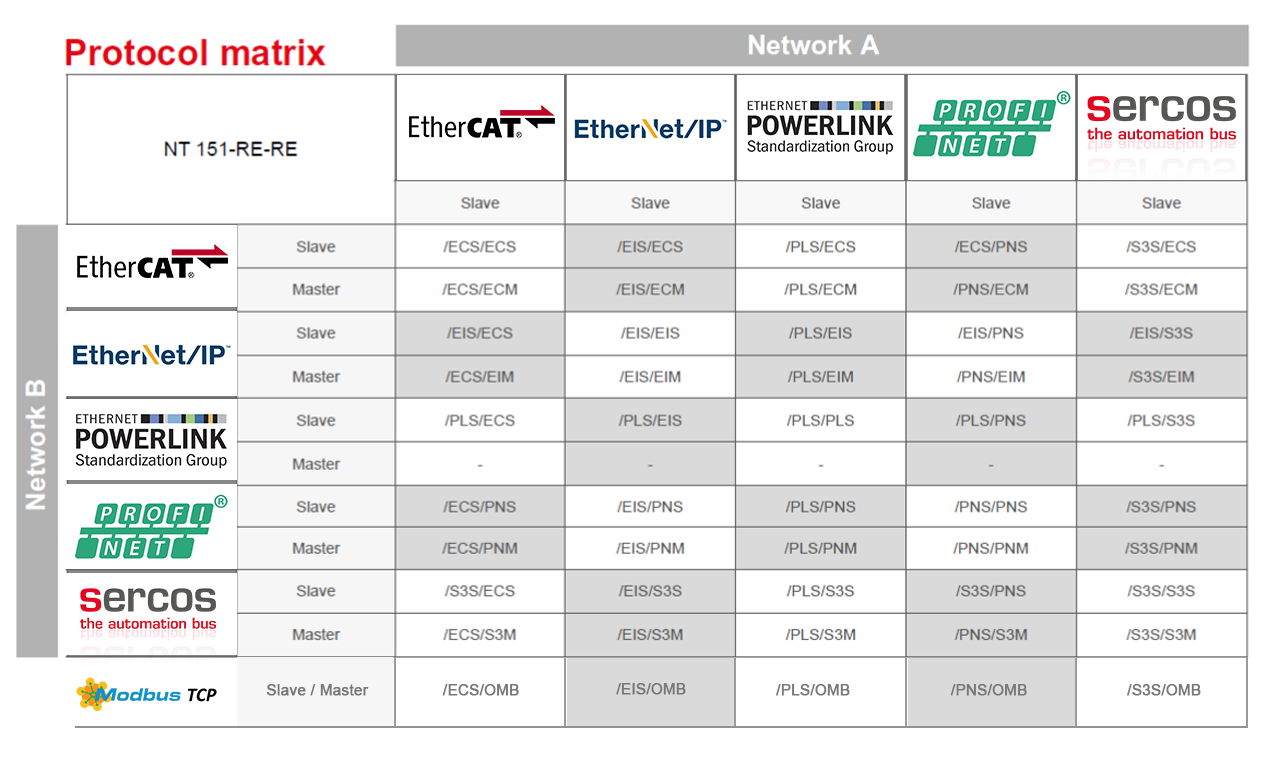

PART NUMBER MODELO DESCRIÇÃO
NT-151-RE-RE NetTAP151 Gateway Real-Time-Ethernet para Real-Time-Ethernet (PROFINET, ETHERNET/IP, SERCOSIII, ETHERCAT, MODBUS/TCP e POWERLINK)
NT-151-CCIES-RE/PNS Coupler CC-Link IE / Profinet Gateway CC-Link IE Field Slave to PROFINET IO-Device

TIPO DE PRODUTO REDES INDUSTRIAIS
FABRICANTE HILSCHER
SEGMENTO REDE DE PROTOCOLOS INDUSTRIAIS
